Assalamualaikum Teman Elmech,

Pada kesempatan kali ini saya akan mendemokan proyek GPS tracker yang digunakan sebagai sistem pengaman pada kendaraan bermotor anda, GPS tracker ini menggunakan beberapa komponen utama yang meliputi:

  1. Arduino Mega Pro.
  2. GPS NEO 8M (saya pilih ini karena sinyal lebih kuat dan cepat terhubung ke jaringan)
  3. Sim 800
  4. Modul Relay 3 Channel.
  5. Buck converter LM2596
  6. LCD 16 x 2
  7. Keypad 4 x 4
  8. dan buzzer

untuk foto komponen yang digunakan dapat dilihat pada gambar berikut:



Gambar 1. GPS Neo 8M

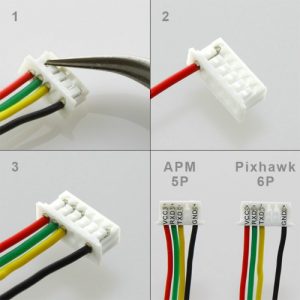

Gambar 2. Sambungan Kabel untuk GPS Neo 8M

berikut ini adalah desain PCB yang telah dibuat oleh tim Elmech:



Gambar 3. Rangkaian Shematic PCB untuk GPS Tracker

Gambar 4. Hasil desain PCB

Kemudian untuk alur kerja dari GPS tracker yang telah kami buat seperti pada flow chart dan diagram blok berikut ini:

  1. sebelum dapat menyalahkan mesin user terlebih dahulu harus meletakkan sidik jari yang sudah dikenali pada system.
  2. Kemudian dilanjutkan dengan memasukkan password yang sudah ditetapkan pada system.
  3. Kemudian system engine dan starter akan aktif.
  4. Untuk user yang ingin ditambahkan sidik jarinya dapat langsung melakukan enroll sidik jari pada menu enroll.
  5. Kemudian jika kita mengirimkan perintah pelacakan pada GPS Tracker, maka SIM800L akan mengirimkan SMS berupa link Koordinat Posisi Kendaraan kita. Link tersebut bisa digunakan untuk melacak Posisi Kendaraan menggunakan Google Maps.
  6. System dapat dihidupkan dan dimatikan melalui SMS.

untuk demo dari system yang telah kita buat dapat teman-teman lihat pada link youtube berikut:

OK, sekian tutorial dari ELMECH untuk sistem pengaman kendaraan dengan menggunakan GPS Tracker jika teman-teman ingin download full proyeknya berupa:

1. rangkaian PCB

2. Program

3. Libraries yang digunakan

4. Tutorial

Langsung WA saja ke nomor berikut:
